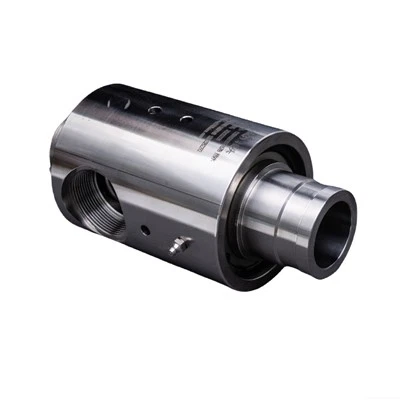

Das Spiel ist einer der kritischsten technischen Parameter einer Drehverbindung, einer Kernkomponente in Industriemaschinen, die zur Verbindung stationärer und rotierender Teile für die Flüssigkeits- und Gasübertragung verwendet werden. Ein geeignetes Spiel gewährleistet direkt den stabilen Betrieb, die Dichtleistung, die Lebensdauer und die Betriebssicherheit des Drehgelenks. Umgekehrt kann ein zu großes oder zu kleines Spiel zu schwerwiegenden Störungen führen: Ein zu großes Spiel führt zu Medienaustritt, Druckverlust und erhöhter Vibration; Ein unzureichendes Spiel führt zu Reibung, Überhitzung, beschleunigtem Verschleiß der Dichtfläche und sogar zum Verklemmen, wodurch die gesamte Verbindung und die angeschlossenen Geräte beschädigt werden. Die Beherrschung der wissenschaftlichen Methoden zur Bestimmung des Spiels von Drehverbindungen ist für Industrietechniker und Gerätemanager sowohl in Konstruktions- als auch in Wartungsszenarien von entscheidender Bedeutung.
1. Bestimmung des Spiels basierend auf Betriebsbedingungen und Medienparametern
Der erste Schritt zur Bestimmung eines angemessenen Spiels besteht in der Analyse der wichtigsten Anwendungsparameter, einschließlich Betriebsdruck, Temperatur, Drehzahl, Übertragungsmedium und Materialkompatibilität der Drehverbindung. Hochgeschwindigkeits-Drehgelenke erfordern kleinere dynamische Abstände, um Zentrifugalabweichungen und Leckagen zu reduzieren, während Hochtemperaturanwendungen eine Berücksichtigung der Wärmeausdehnung erfordern, um eine Verformung und Blockierung der Komponenten zu verhindern. Bei korrosiven oder abrasiven Medien wird ein etwas größerer Abstand empfohlen, um Partikelansammlungen und Oberflächenkratzer zu verhindern. Der Abstand sollte etwas größer sein als bei sauberen Öl- oder Wassermedien. Standardmäßige Industriedrehgelenke haben normalerweise einen vom Hersteller definierten Referenzspielbereich, dieser Referenzwert muss jedoch entsprechend den tatsächlichen Bedingungen angepasst werden.
2. Spiel mit Standardwerkzeugen messen und überprüfen
Eine genaue Messung ist entscheidend für die Bestätigung des tatsächlichen Spiels. Bei zusammengebauten Drehverbindungen verwenden Techniker normalerweise Fühlerlehren, Mikrometer und Messuhren, um das radiale bzw. axiale Spiel zu messen. Das Radialspiel beeinflusst die Laufruhe und Konzentrizität der Drehung, während das Axialspiel die Leistung der Dichtungs-Druck- und Axiallager beeinflusst. Bei der Messung sollte sich die Verbindung zunächst bei Raumtemperatur im Ruhezustand befinden und mehrere Messungen in verschiedenen Winkeln durchgeführt werden, um einen Durchschnittswert zu erhalten und so Fehler durch Einbauabweichungen auszuschließen. Bei Betriebsgeräten sollte das Spiel regelmäßig nach einer Betriebsperiode gemessen werden, um Verschleißänderungen zu überwachen und Leistungseinbußen zu verhindern.
3. Kontrollieren Sie Toleranzen und passen Sie sie an, um eine optimale Leistung zu erzielen
Nachdem Sie das tatsächliche Spiel gemessen haben, vergleichen Sie es mit dem für das Gelenkmodell und die Betriebsbedingungen angegebenen Standardbereich. Wenn das Spiel den akzeptablen Bereich überschreitet, kann es durch Ersetzen von Dichtungen, Anpassen von Unterlegscheiben oder Korrigieren der Lagerpositionen angepasst werden. Befolgen Sie immer die technischen Anweisungen des Herstellers und vermeiden Sie eigenmächtige Änderungen, da unsachgemäße Anpassungen die ursprüngliche Dichtungsstruktur beschädigen können. Regelmäßige Abstandsprüfungen sollten in die routinemäßige Wartung der Ausrüstung einbezogen werden, insbesondere bei hochbelastbaren Steckverbindern, die in kontinuierlichen Produktionslinien wie der Kunststoffextrusion, Druckerei und Färberei sowie in der Metallurgie eingesetzt werden.
Zusammenfassend lässt sich sagen, dass die Bestimmung des Spiels rotierender Steckverbinder eine systematische Aufgabe ist, die theoretischen Parameterabgleich und tatsächliche Messung kombiniert. Die strikte Kontrolle des Spiels innerhalb eines angemessenen Bereichs verhindert nicht nur Geräteausfälle, sondern verlängert auch die Lebensdauer und senkt die Betriebskosten, was sie zu einem entscheidenden Schritt zur Gewährleistung des effizienten und stabilen Betriebs rotierender Industrieanlagen macht.
