Als Lieferant von Drehverbindungen für Thermoöl habe ich aus erster Hand erfahren, wie wichtig die Kompatibilität zwischen diesen wichtigen Komponenten und verschiedenen Arten von Thermoölen ist. In diesem Blog werde ich mich mit den verschiedenen Kompatibilitätsproblemen befassen, die auftreten können, und Einblicke geben, die Ihnen dabei helfen, fundierte Entscheidungen für Ihre industriellen Anwendungen zu treffen.
Drehgelenke für Thermoöl verstehen

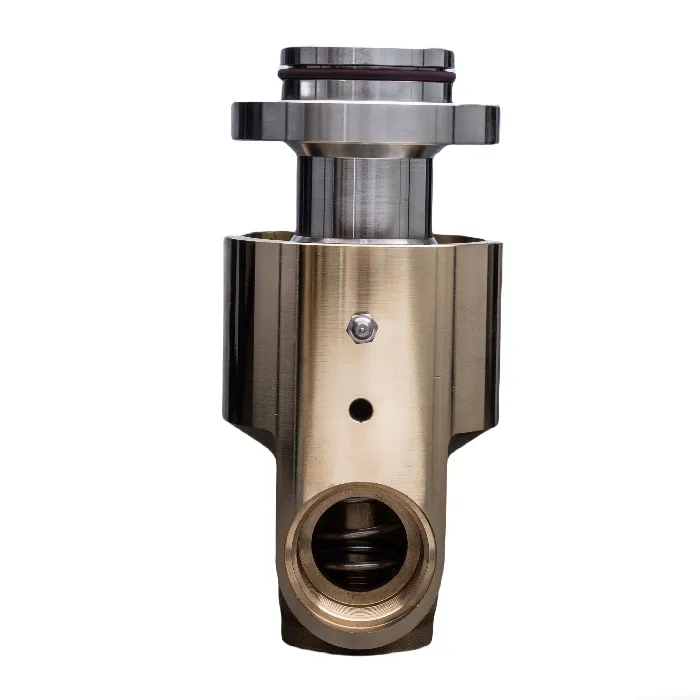

Drehdurchführungen für Thermoöl sind in Systemen unverzichtbar, in denen eine kontinuierliche Rotation und die Übertragung von Wärmeenergie erforderlich sind. Sie ermöglichen das Ein- und Ausströmen von Thermoöl in rotierende Geräte wie Fässer, Walzen und Mischer und sorgen so für eine effiziente Wärmeübertragung. Diese Gelenke gibt es in verschiedenen Ausführungen, darunterKompakte Rotary Union,Drehdurchführungskupplung, UndHochfrequenz-Drehgelenk, jeweils so konzipiert, dass sie spezifische betriebliche Anforderungen erfüllen.
Arten von Thermoölen
Thermoöle werden je nach chemischer Zusammensetzung, thermischer Stabilität und Anwendungstemperaturbereich in verschiedene Typen eingeteilt. Zu den häufigsten Arten gehören Mineralöle, synthetische Öle und Silikonöle.
Mineralöle
Mineralöle werden aus Rohöl gewonnen und sind aufgrund ihrer relativ geringen Kosten weit verbreitet. Sie weisen eine mäßige thermische Stabilität auf und eignen sich für Anwendungen mit Betriebstemperaturen bis etwa 300 °C. Sie neigen jedoch dazu, mit der Zeit zu oxidieren und Schlamm zu bilden, was die Leistung des Drehgelenks beeinträchtigen kann.
Synthetische Öle
Synthetische Öle sind so konstruiert, dass sie im Vergleich zu Mineralölen eine überlegene thermische Stabilität und Oxidationsbeständigkeit aufweisen. Sie können bei höheren Temperaturen betrieben werden, typischerweise bis zu 400 °C oder mehr, was sie ideal für Hochtemperaturanwendungen macht. Synthetische Öle haben außerdem bessere Viskositätseigenschaften, was die Effizienz des Wärmeübertragungsprozesses verbessern kann.
Silikonöle
Silikonöle haben eine ausgezeichnete thermische Stabilität und können extrem hohen Temperaturen von bis zu 450 °C oder mehr standhalten. Sie sind außerdem oxidationsbeständig und weisen eine geringe Flüchtigkeit auf, wodurch sie für Anwendungen geeignet sind, bei denen hohe Temperaturen und eine lange Lebensdauer erforderlich sind. Allerdings können Silikonöle teurer sein als andere Arten von Thermoölen.
Kompatibilitätsprobleme
Die Kompatibilität zwischen einer Drehdurchführung für Thermoöl und verschiedenen Arten von Thermoölen ist entscheidend für die ordnungsgemäße Funktion und Langlebigkeit des Systems. Mehrere Faktoren können diese Kompatibilität beeinflussen, einschließlich chemischer Kompatibilität, Temperaturkompatibilität und Viskositätskompatibilität.
Chemische Kompatibilität
Unter chemischer Kompatibilität versteht man die Fähigkeit der in der Drehverbindung verwendeten Materialien, chemischen Angriffen durch das Thermoöl zu widerstehen. Verschiedene Arten von Thermoölen haben unterschiedliche chemische Zusammensetzungen und einige können Zusatzstoffe oder Verunreinigungen enthalten, die mit den Materialien in der Drehverbindung reagieren können. Beispielsweise können Mineralöle Schwefelverbindungen enthalten, die bei bestimmten Metallen zu Korrosion führen können. Synthetische Öle und Silikonöle sind im Allgemeinen chemisch inert, können jedoch dennoch mit einigen Elastomeren oder Dichtungen reagieren, die in der Drehverbindung verwendet werden.
Um die chemische Kompatibilität sicherzustellen, ist es wichtig, eine Drehverbindung aus Materialien auszuwählen, die gegen die chemischen Eigenschaften des Thermoöls beständig sind. Edelstahl ist beispielsweise ein häufiges Material für Drehverbindungen, da es beständig gegen Korrosion und chemische Angriffe ist. Auch Elastomere und Dichtungen sollten sorgfältig ausgewählt werden, um sicherzustellen, dass sie mit dem Thermoöl kompatibel sind.
Temperaturkompatibilität
Unter Temperaturkompatibilität versteht man die Fähigkeit der Drehverbindung, innerhalb des Temperaturbereichs des Thermoöls zu arbeiten. Verschiedene Arten von Thermoölen haben unterschiedliche maximale Betriebstemperaturen, und die Drehverbindung muss diesen Temperaturen standhalten können, ohne ihre strukturelle Integrität oder Leistung zu verlieren. Beispielsweise ist ein Drehgelenk, das für die Verwendung mit Mineralölen ausgelegt ist, möglicherweise nicht für die Verwendung mit synthetischen Ölen geeignet, die bei höheren Temperaturen betrieben werden.
Um die Temperaturkompatibilität sicherzustellen, ist es wichtig, einen Drehverbinder auszuwählen, der für die maximale Betriebstemperatur des Thermoöls ausgelegt ist. Das Drehgelenk sollte außerdem so ausgelegt sein, dass es die Wärme effektiv ableitet, um eine Überhitzung zu verhindern. Dies kann durch den Einsatz von Kühlrippen, Wärmetauschern oder anderen Kühlmechanismen erreicht werden.
Viskositätskompatibilität
Unter Viskositätsverträglichkeit versteht man die Fähigkeit des Thermoöls, reibungslos durch die Drehverbindung zu fließen. Die Viskosität des Thermoöls kann den Druckabfall am Drehgelenk und die Effizienz des Wärmeübertragungsprozesses beeinflussen. Wenn die Viskosität des Thermoöls zu hoch ist, kann es zu einem übermäßigen Druckabfall kommen und die Durchflussrate des Öls verringern. Andererseits kann eine zu niedrige Viskosität zu Undichtigkeiten führen und die Schmiereigenschaften des Öls beeinträchtigen.
Um die Viskositätskompatibilität sicherzustellen, ist es wichtig, einen Drehdurchführungsanschluss zu wählen, der für die Viskosität des Thermoöls ausgelegt ist. Das Drehgelenk sollte über einen geeigneten Strömungsweg und eine geeignete Innengeometrie verfügen, um den Druckabfall zu minimieren und einen reibungslosen Ölfluss zu gewährleisten. Das Thermoöl sollte außerdem durch ordnungsgemäße Temperaturkontrolle und regelmäßige Ölanalyse im empfohlenen Viskositätsbereich gehalten werden.
Fallstudien
Um die Bedeutung der Kompatibilität zwischen einer Drehkupplung für Thermoöl und verschiedenen Arten von Thermoölen zu veranschaulichen, schauen wir uns einige Fallstudien an.
Fallstudie 1: Drehgelenk aus Mineralöl und Edelstahl
Ein Unternehmen verwendete eine Drehverbindung aus Edelstahl mit einem Mineralöl in einer Tieftemperaturanwendung. Die Betriebstemperatur lag bei rund 200 °C und damit im Temperaturbereich des Mineralöls. Mit der Zeit stellte das Unternehmen jedoch fest, dass das Drehgelenk übermäßigem Verschleiß und Korrosion ausgesetzt war. Bei der Inspektion wurde festgestellt, dass die Schwefelverbindungen im Mineralöl mit dem Edelstahl reagierten und Korrosion verursachten. Das Unternehmen wechselte zu einem synthetischen Öl, das chemisch inert war, und das Problem wurde gelöst.
Fallstudie 2: Synthetisches Öl und Hochtemperatur-Drehgelenk
Ein Unternehmen verwendete eine Hochtemperatur-Drehverbindung mit einem synthetischen Öl in einer Hochtemperaturanwendung. Die Betriebstemperatur lag bei etwa 350 °C und lag damit im Temperaturbereich des synthetischen Öls. Allerdings stellte das Unternehmen fest, dass an der Drehverbindung Öl austrat. Bei der Inspektion wurde festgestellt, dass die Dichtungen im Drehgelenk bei hohen Temperaturen nicht mit dem synthetischen Öl verträglich waren. Das Unternehmen ersetzte die Dichtungen durch ein Material, das widerstandsfähiger gegen hohe Temperaturen und synthetisches Öl war, und das Problem war gelöst.
Fallstudie 3: Silikonöl und spezielles Drehgelenk
Ein Unternehmen verwendete eine spezielle Drehverbindung mit Silikonöl in einer Anwendung mit extrem hohen Temperaturen. Die Betriebstemperatur lag bei etwa 400 °C und lag damit im Temperaturbereich des Silikonöls. Das Drehgelenk wurde entwickelt, um den hohen Temperaturen und den einzigartigen Eigenschaften des Silikonöls standzuhalten. Dank der richtigen Auswahl der Drehdurchführung und des Thermoöls konnte das Unternehmen die Anlage über einen längeren Zeitraum problemlos betreiben.
Abschluss
Zusammenfassend lässt sich sagen, dass die Kompatibilität zwischen einer Drehdurchführung für Thermoöl und verschiedenen Arten von Thermoölen entscheidend für die ordnungsgemäße Funktion und Langlebigkeit des Systems ist. Chemische Kompatibilität, Temperaturkompatibilität und Viskositätskompatibilität sind wichtige Faktoren, die bei der Auswahl einer Drehverbindung und eines Thermoöls berücksichtigt werden müssen. Wenn Sie diese Kompatibilitätsprobleme verstehen und geeignete Maßnahmen ergreifen, um die Kompatibilität sicherzustellen, können Sie kostspielige Ausfallzeiten und Geräteausfälle vermeiden.
Wenn Sie auf der Suche nach einem Drehgelenk für Thermoöl sind oder Fragen zu Kompatibilitätsproblemen haben, zögern Sie bitte nicht, uns zu kontaktieren. Unser Expertenteam hilft Ihnen bei der Auswahl des richtigen Produkts für Ihre spezifische Anwendung und stellt sicher, dass es reibungslos und effizient funktioniert.
Referenzen
- „Thermal Oil Handbook“ von XYZ Publishing
- „Rotary Joint Design and Application“ von ABC Engineering
