Hallo! Als Lieferant von Drehdurchführungen für Druckluft werde ich oft gefragt, wie man die Leckagerate dieser kleinen, raffinierten Geräte misst. Dies ist ein entscheidender Aspekt, insbesondere wenn es um Druckluftsysteme geht, da Lecks zu Ineffizienzen und höheren Kosten führen können. Lassen Sie uns also direkt eintauchen und die verschiedenen Möglichkeiten zur Messung der Leckagerate eines Drehgelenks für Druckluft erkunden.
Warum die Messung der Leckagerate wichtig ist
Bevor wir mit der Anleitung beginnen, wollen wir kurz darauf eingehen, warum die Messung der Leckagerate so wichtig ist. Die Herstellung von Druckluft ist teuer und selbst ein kleines Leck kann im Laufe der Zeit zu erheblichen Energieverlusten führen. Eine undichte Drehverbindung kann auch die Leistung Ihres gesamten Druckluftsystems beeinträchtigen, was zu einer verminderten Produktivität und möglichen Schäden an der Ausrüstung führt. Durch die genaue Messung der Leckagerate können Sie etwaige Probleme frühzeitig erkennen und beheben, was Ihnen auf lange Sicht Geld und Ärger erspart.
Visuelle Inspektion
Der erste Schritt zur Messung der Leckagerate einer Drehverbindung ist die Durchführung einer Sichtprüfung. Dies ist eine einfache und schnelle Möglichkeit, offensichtliche Anzeichen einer Undichtigkeit zu erkennen, wie z. B. zischende Geräusche, sichtbare Luftblasen oder Feuchtigkeit um die Verbindung herum. Schalten Sie zunächst die Druckluftzufuhr ab und lassen Sie das System drucklos werden. Untersuchen Sie das Drehgelenk anschließend sorgfältig auf Anzeichen von Beschädigung oder Abnutzung, wie z. B. Risse, Kratzer oder lockere Befestigungen. Achten Sie besonders auf die Dichtungen und Dichtungen, da dies die häufigsten Bereiche sind, in denen Undichtigkeiten auftreten können.
Wenn Sie bei der Sichtprüfung Anzeichen einer Undichtigkeit bemerken, ist es wichtig, das Problem sofort zu beheben. Abhängig von der Schwere des Lecks können Sie es möglicherweise beheben, indem Sie die Anschlüsse festziehen oder die Dichtungen austauschen. Wenn der Schaden jedoch größer ist, muss möglicherweise das gesamte Drehgelenk ausgetauscht werden.
Druckabfalltest
Sobald Sie die Sichtprüfung abgeschlossen haben, besteht der nächste Schritt darin, einen Druckabfalltest durchzuführen. Dies ist eine genauere Methode zur Messung der Leckagerate einer Drehverbindung und kann Ihnen dabei helfen, die genaue Luftmenge zu bestimmen, die aus der Verbindung austritt. Um einen Druckabfalltest durchzuführen, benötigen Sie ein Manometer und eine Stoppuhr.
Schließen Sie zunächst alle Ventile im Druckluftsystem, mit Ausnahme des Ventils, das zum Drehgelenk führt, das Sie testen möchten. Öffnen Sie dann das Ventil und lassen Sie das System auf den gewünschten Betriebsdruck unter Druck setzen. Sobald das System den gewünschten Druck erreicht hat, schließen Sie das Ventil zum Drehgelenk und starten Sie die Stoppuhr. Überwachen Sie das Manometer und notieren Sie den Druckabfall über einen bestimmten Zeitraum, normalerweise 10 bis 15 Minuten.
Um die Leckrate zu berechnen, müssen Sie die folgende Formel verwenden:
Leckagerate (CFM) = (Anfangsdruck – Enddruck) x Systemvolumen / (Zeit x 14,7)
Wo:
- Der Anfangsdruck ist der Druckwert zu Beginn des Tests
- Der Enddruck ist der Druckwert am Ende des Tests
- Das Systemvolumen ist das Gesamtvolumen des Druckluftsystems, einschließlich der Rohre, Ventile und Drehverbindungen
- Zeit ist die Dauer des Tests in Minuten
- 14,7 ist der Atmosphärendruck in psi
Angenommen, Sie haben einen Druckabfalltest an einem Drehgelenk durchgeführt und einen Anfangsdruck von 100 psi, einen Enddruck von 98 psi, ein Systemvolumen von 10 Kubikfuß und eine Testdauer von 10 Minuten aufgezeichnet. Unter Verwendung der obigen Formel wäre die Leckagerate:
Leckrate (CFM) = (100 – 98) x 10 / (10 x 14,7) = 0,14 CFM
Das bedeutet, dass aus dem Drehgelenk pro Minute etwa 0,14 Kubikfuß Luft austreten.
Ultraschall-Leckerkennung
Eine weitere Methode zur Messung der Leckrate einer Drehverbindung ist die Ultraschall-Leckerkennung. Dies ist eine nicht-invasive und hochpräzise Methode zur Erkennung von Lecks in Druckluftsystemen, selbst an schwer zugänglichen Stellen. Ultraschall-Lecksucher erkennen die hochfrequenten Schallwellen, die entstehen, wenn Luft aus einem unter Druck stehenden System austritt.
Um einen Ultraschall-Lecksucher zu verwenden, schalten Sie das Gerät einfach ein und passen Sie die Empfindlichkeitseinstellungen an. Scannen Sie dann langsam den Bereich um das Drehgelenk mit dem Detektor ab und achten Sie auf hochfrequente Geräusche. Wenn ein Leck erkannt wird, gibt der Detektor ein akustisches Signal ab und zeigt den Ort und die Schwere des Lecks auf dem Bildschirm an.
Einer der Vorteile der Ultraschall-Lecksuche besteht darin, dass damit Lecks erkannt werden können, die zu klein sind, als dass sie mit anderen Methoden wie Sichtprüfung oder Druckabfallprüfung erkannt werden könnten. Dies macht es zu einem wertvollen Werkzeug zur Identifizierung und Behebung von Lecks, bevor sie zu erheblichen Energieverlusten oder Geräteschäden führen.
Blasentest
Eine einfache und kostengünstige Möglichkeit, die Leckagerate einer Drehverbindung zu messen, ist die Durchführung eines Blasentests. Bei dieser Methode wird eine Seifenlösung auf die Verbindung aufgetragen und darauf geachtet, ob sich Blasen bilden, die auf ein Leck hinweisen. Um einen Blasentest durchzuführen, benötigen Sie eine Sprühflasche, die mit einer Seifenlösung, beispielsweise Spülmittel und Wasser, gefüllt ist.
Schalten Sie zunächst die Druckluftzufuhr ab und lassen Sie das System drucklos werden. Tragen Sie dann die Seifenlösung auf das Drehgelenk auf und achten Sie darauf, alle Bereiche abzudecken, in denen Lecks auftreten können. Sobald die Lösung aufgetragen wurde, schalten Sie die Druckluftzufuhr ein und achten Sie darauf, ob sich Blasen bilden. Wenn sich Blasen bilden, ist das ein Zeichen dafür, dass die Verbindung undicht ist.
Um die Leckagerate zu ermitteln, können Sie die Größe der Blasen abschätzen und anhand einer Tabelle oder Formel die austretende Luftmenge berechnen. Es ist jedoch wichtig zu beachten, dass der Blasentest nicht so genau ist wie andere Methoden, wie z. B. die Druckabfallprüfung oder die Ultraschall-Leckerkennung, und nur als Vorprüfung verwendet werden sollte.
Abschluss
Die Messung der Leckagerate eines Drehgelenks für Druckluft ist ein wichtiger Bestandteil für die Aufrechterhaltung der Effizienz und Zuverlässigkeit Ihres Druckluftsystems. Mithilfe der in diesem Blogbeitrag beschriebenen Methoden können Sie Lecks frühzeitig erkennen und beheben, wodurch Sie Geld sparen und das Risiko von Geräteschäden verringern.

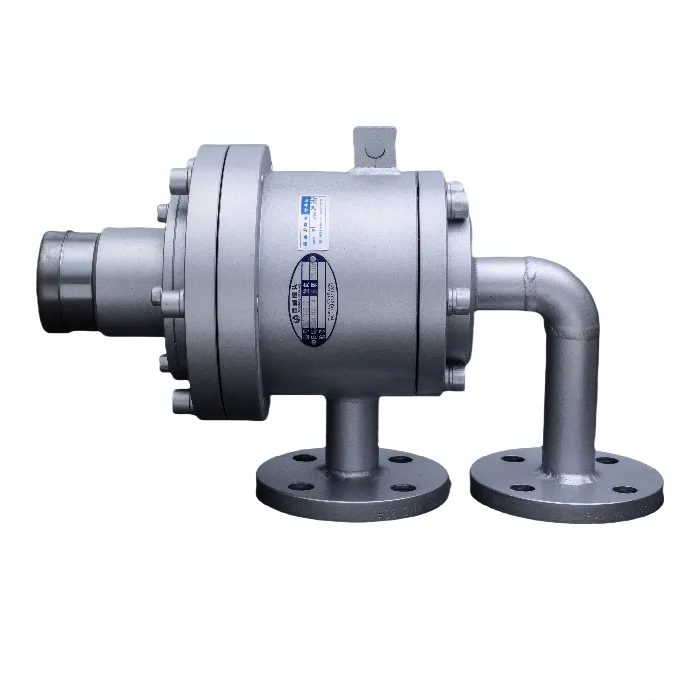

Bei [Name des Lieferanten] bieten wir ein breites Sortiment an hochwertigen Drehdurchführungen für Druckluft an, darunterDrehrohrverbindung,Drehgelenk-Luft, UndStandard-Luftdrehgelenk. Unsere Drehgelenke sind so konzipiert, dass sie selbst in den anspruchsvollsten Anwendungen zuverlässige und effiziente Leistung bieten.
Wenn Sie Fragen zur Messung der Leckagerate eines Drehgelenks haben oder Hilfe bei der Auswahl des richtigen Drehgelenks für Ihre Anwendung benötigen, zögern Sie nicht, uns zu kontaktieren. Wir sind hier, um Ihnen zu helfen, die beste Lösung für Ihr Druckluftsystem zu finden.
